案例背景
河北某科技公司的生產線上配備了大量的氣動工具和設備，壓縮空氣為其提供高效、清潔的動力來源。 壓縮空氣系統結構簡單、維護成本低，適合高負荷連續作業，但壓縮空氣泄漏問題不容小覷，會造成許多浪費和損失。
泄漏導致空壓機加載率提高 ，以 55kW空壓機為例，年啟停次數增加 5000次，電機壽命縮短 20%-30%！生產壓縮空氣至少需要消耗工廠10%的電能，而在產氣過程中平均20%的壓縮空氣浪費是由泄漏造成的。
泄漏會造成：
系統壓力下降，降低氣動工具的效率
系統設備（包括壓縮機組本身）的壽命縮短
維護成本增加及計劃外的停機
不必要的氣量需求增加
1.壓縮空氣泄漏能耗損失 壓縮空氣是工業界的“第二動力”，但它的成本極高，每1m3壓縮空氣的耗電量≈1度電！ 能耗損失 在0.7MPa壓力下，1個1mm漏孔每小時泄漏量約 0.3-0.5m3/min。 按年運行8000小時計算，年損失量 144,000-240,000m3。 按電費成本單價0.7元/kWh計，年損失1.01萬-1.68萬元！ 數據來源：《壓縮空氣系統節能技術指南》
2.超聲波泄漏檢測儀
傳統檢測法（肥皂水）的痛點：
?? 效率低——1個人1天只能查幾百米管道
?? 盲區多——高空、狹窄區域難覆蓋
?? 不量化——無法評估到底虧了多少錢
超聲波檢測儀：檢測泄漏的“聽診器”
1.工作原理
超聲波技術：檢測高頻聲波（通常20kHz以上），這些聲波由壓縮空氣泄漏時湍流產生，人耳無法直接聽到。儀器通過麥克風和放大器將信號轉換為可聽范圍及可視化顯示。
2.超聲波泄漏檢測儀在壓縮空氣泄漏檢測中的應用
管道與接頭：掃描閥門、法蘭、軟管連接處等常見泄漏點。
儲氣罐與過濾器：檢查排水閥、密封圈等易損部位。
設備終端：如氣動工具、氣缸等連接處的泄漏。
預防性維護：定期巡檢，避免微小泄漏擴大導致壓力下降或設備負載增加。

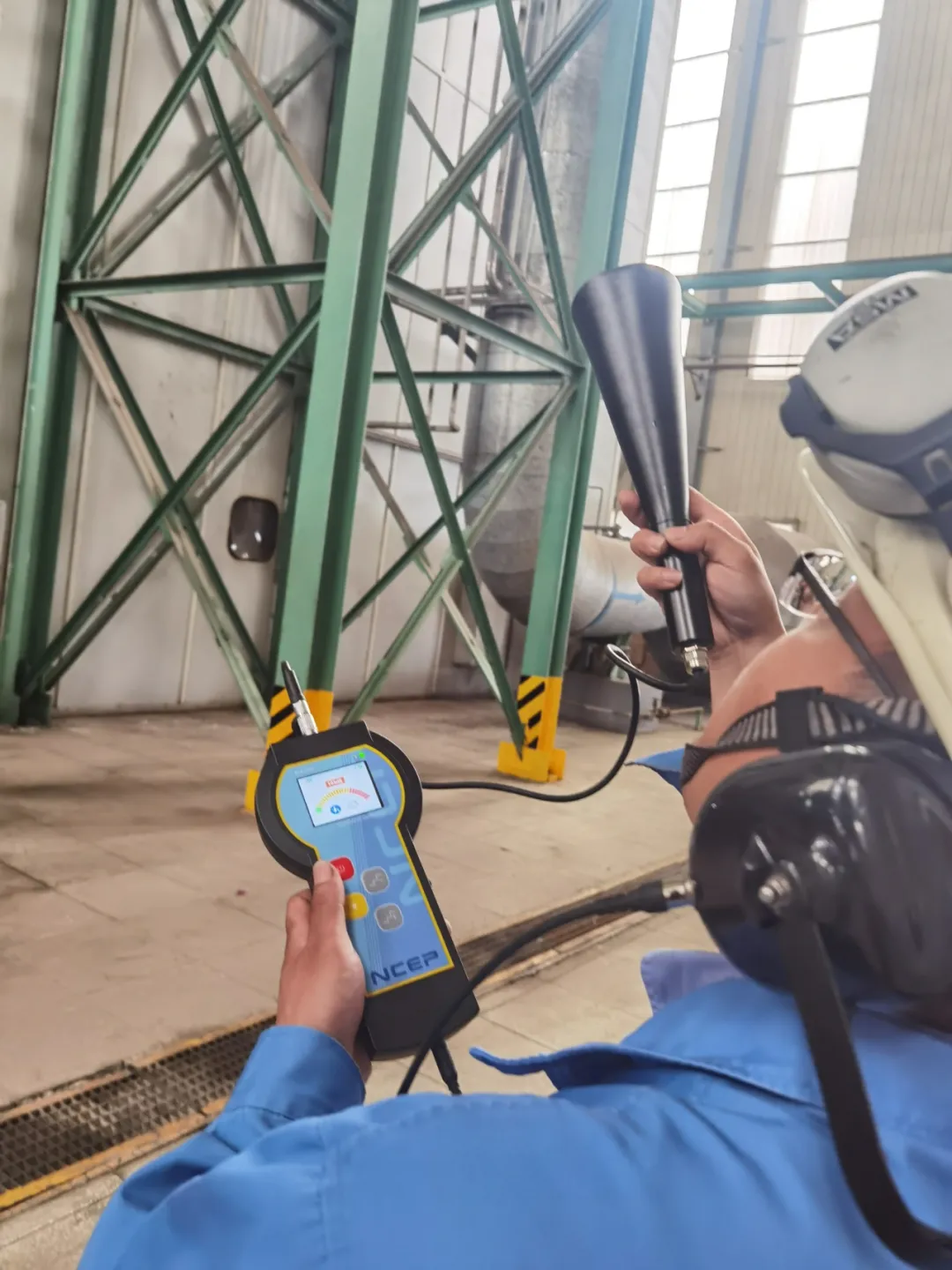

北控電力多功能超聲波泄漏檢測儀
超聲波檢測儀的成本極少，與年損失對比，投資回收期僅需數天或數周~（設備整體投資回收期：檢測并修復15個壓縮空氣泄漏點）
