- 詳情簡介：

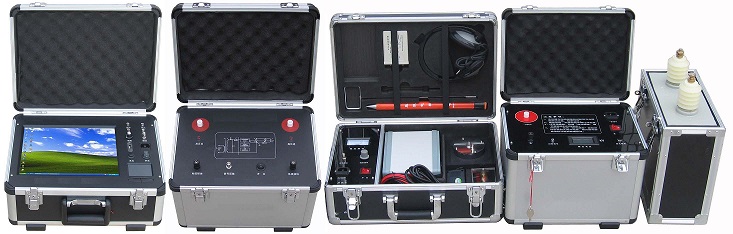

RL-50/60全智能電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，提高了儀器的使用功能和利用價值以及便捷的現場環境操作。
-
性能特點 -
技術參數 -
配置清單 -
資料下載
-
性能特點：
◆采用工控嵌入式計算機平臺系統，整套系統將故障測試和路徑尋測部分二和一，鋰電供電、便于攜帶、方便測試。

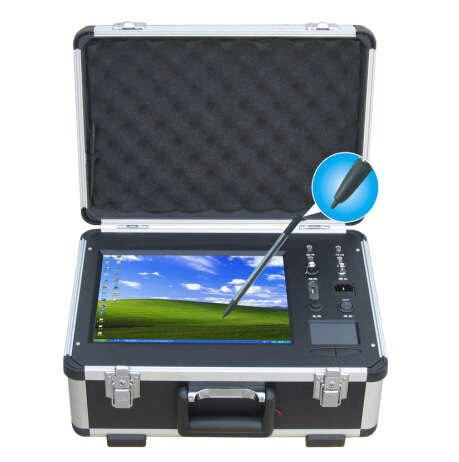

◆采用12.1英寸大屏幕觸摸系統，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件.
◆采用USB通信接口，采集信號穩定，主機自動選擇采樣頻率，低6.25MHz，高100MHz五種頻率供您選擇，既能提高測試精度，又能滿足不同長度電纜的測試要求。
◆軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.15米，（RL60雙游標移動可精確到0.1米）提高了測試精度。
◆強大的波形處理功能和網絡服務功能，測試的波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，減少誤差。
RL60波形可任意壓縮、擴展，重疊，同屏隨機顯示十個低壓脈沖波形供您選擇疊加定位，提高測試精度，減少誤差。
◆選配一款無線上網卡，可實現隨時隨地?zé)o線上網的技術服務，給用戶現場測試提供及時、準確波形分析和指導，似專家指導，使您無憂工作。
◆ 20G～80G（可選）內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。

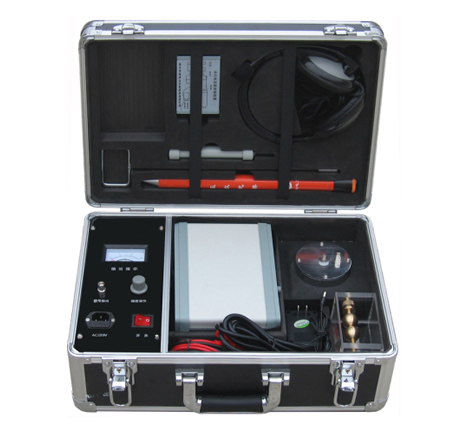

◆ 關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
◆研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
◆ RL60高壓放電部分三種可供用戶選擇，RD-G35高頻高壓電源8.4kg替換65kg試驗變壓器和操作箱。

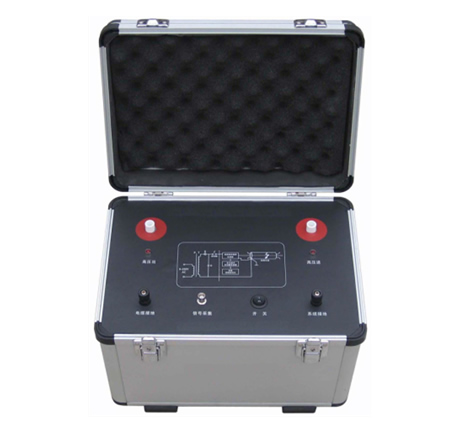

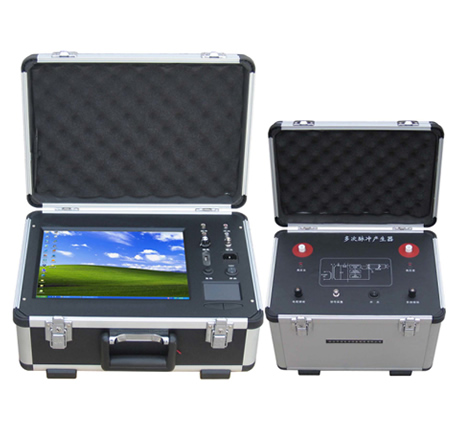

◆ RL60多次脈沖法產生器一次放電，十次低壓脈沖，短路波形直觀疊加，容易分析，多次脈沖產生器體積小，重量?jī)H為5KG，真正實現全套設備輕便化。
-
技術參數：
RL50
RL60
測試距離
不小于40KM
不小于30KM
顯示方式
12.1英寸工業級液晶屏（XP操作平臺）
測試方法
低壓脈沖法、沖閃電流法、直閃電流法
低壓脈沖法、沖閃電流法、多次脈沖法
操作方式
雙操作，觸摸筆兼觸控鼠標操作
精確定點儀誤差
±0.2m
儲存方式
40G內存
固定移動兩方式20G/2G
20G～80G（可選）
測量距離（盲區）
0-5米
多次脈沖產生器
無
沖擊電壓≤40KV
測試誤差
系統誤差小于± 1%
分辨率
V/50m；V為傳波速度m/μs；軟件游標0.15米。
儀器采樣頻率
6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
通信接口
USB接口
電源與功耗
AC 220V±10% 不大于15W
DC 12V（7AH） 不大于20W
待機時間
可連續使用4小時左右。
工作條件
溫度－20℃～＋40℃，相對濕度80%
管理
電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
路徑儀技術指標
信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)
震蕩方式：斷續
重量：9.8kg
環境溫度：－20℃～＋40℃
外形尺寸：180mm×300mm×400mm
相對濕度：RH≤85%（25℃）
-
