- 詳情簡介：

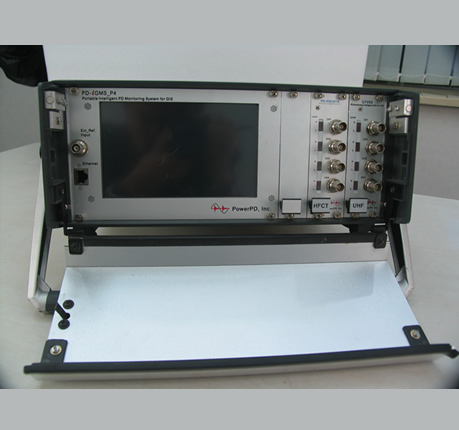

PD-iGMS-P4-01/P8-02 型便攜式GIS局部放電在線檢測儀用于探測并分析氣體絕緣組合電器(GIS)設備內部的局部放電現象，從而避免GIS高壓設備的突發性事故。該便攜式GIS局部放電檢測儀通過探測GIS設備內部局部放電產生的特高頻(UHF)電磁波信號進而監測并評估GIS設備運行狀態。
-
性能特點 -
技術參數 -
配置清單 -
資料下載
-
性能特點：
PD-iGMS-P4-01/P8-02 型便攜式GIS局部放電在線檢測儀用于探測并分析氣體絕緣組合電器(GIS)設備內部的局部放電現象，從而避免GIS高壓設備的突發性事故。該便攜式GIS局部放電檢測儀通過探測GIS設備內部局部放電產生的特高頻(UHF)電磁波信號進而監測并評估GIS設備運行狀態。
PD-iGMS-P4-01/P8-02 型便攜式GIS局部放電在線檢測儀采用了當前各類先進的局部放電探測及診斷技術，如UHF特高頻傳感器信號探測技術，以及專用的診斷軟件可用于 GIS內局部放電及噪聲信號的自動識別。
-
技術參數：
系統類型：便攜式應用范圍
- 傳感器通道：4通道(最大可達8通道)- GIS
- 傳感器
- UHF：頻帶范圍：200 - 1500MHz- 增益：0dB-40dB,軟件控制
- 采樣：所有通道同時進行數據采集和數字轉換
- 連接阻抗：50Ω
-浪涌保護：內置浪涌保護器
-檢測模式：
- 周期性自動檢測模式
- 通訊
- RS-422
- LAN （TCP/IP）
- 局部放電等級顯示：每個通道4個LED顯示嚴重等級
- ESD靜電放電測試：15kV
-顯示屏：TFT-LCD（800×600）觸摸屏式設計
-外部觸發模式：提供用于輸出和輸入的外部觸發器
-操作溫度：-30℃—70℃
-尺寸/重量 :364 (W)× 331(D)×147(H) mm/5kg
-電源: - AC220V +/- 10%， 50Hz，0.5A
-
配置清單：
終端計算機 本地主機
- CPU：Pentium- 局部放電脈沖計數及局部放電信號高
- OS：Windows 2000/XP/Vista速數字轉換
- 系統運行、數據處理和管理 - 傳感器信號處理與計算機間數據傳輸
功 能
- 傳 感 器
- UHF：特高頻傳感器
-
資料下載：
如有需求 請與本公司聯系！
聯系方式：010-57325945
